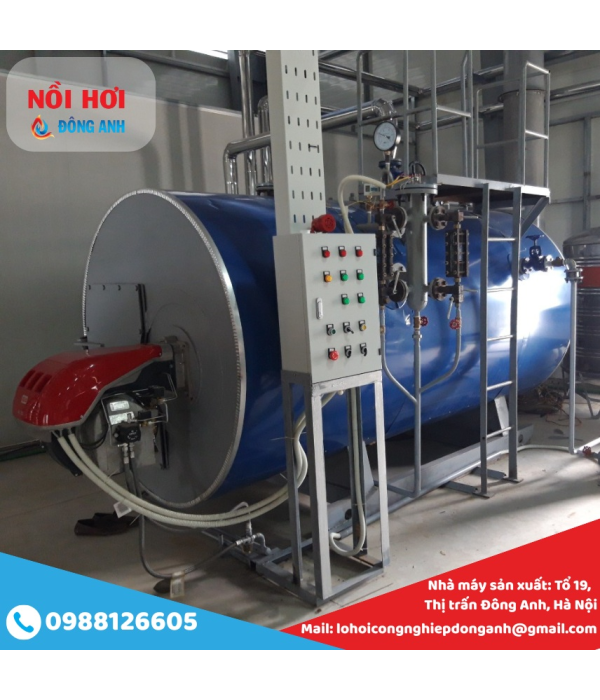

Nồi hơi đốt dầu 1 tấn kiểu nằm

1. Tổng Quan Về Nồi Hơi Đốt Dầu1 Tấn

Nồi hơi đốt dầu 1 tấn kiểu nằm là thiết bị sinh hơi bằng cách đốt nhiên liệu dầu (dầu DO, FO) Với công suất tạo hơi đạt 1000 kg/h (1 tấn hơi mỗi giờ), nồi hơi dạng nằm phù hợp với các nhà máy quy mô nhỏ đến trung bình, ưu tiên sự ổn định, an toàn và tiết kiệm nhiên liệu.để cung cấp nguồn hơi phục vụ cho các nhu cầu sản xuất công nghiệp như sấy khô, gia nhiệt, tiệt trùng, nấu chín, làm sạch và vận hành thiết bị.
Với công suất tạo hơi đạt 1000 kg/h (1 tấn hơi mỗi giờ), nồi hơi dạng nằm phù hợp với các nhà máy quy mô nhỏ đến trung bình, ưu tiên sự ổn định, an toàn và tiết kiệm nhiên liệu.

2. Cấu Tạo Chính của Nồi hơi đốt dầu 1 tấn

Nồi hơi đốt dầu 1 tấn kiểu nằm bao gồm các bộ phận chính sau:
Thân nồi hơi: Hình trụ ngang, chế tạo từ thép chịu nhiệt cao cấp (thường là thép A516, CT3, Q345 hoặc thép ống chịu áp lực).
Buồng đốt: Bằng thép chịu nhiệt, thiết kế kín, nơi tiếp nhận nhiên liệu từ đầu đốt để đốt cháy và sinh nhiệt.
Ống lửa – ống khói: Hệ thống truyền nhiệt kiểu ống lửa (fire tube), khí nóng đi qua các ống dẫn trong thân nồi để truyền nhiệt sang nước.
Bộ đốt dầu (burner): Thiết bị phun nhiên liệu dầu kết hợp không khí để tạo hỗn hợp cháy. Có thể sử dụng đầu đốt nhập khẩu (Riello, Bentone, Ecoflam...).
Hệ thống cấp nước: Bao gồm bơm cấp, phao điện, van điều khiển tự động.
Hệ thống điều khiển và an toàn: Tủ điện, rơ-le nhiệt, cảm biến áp suất, van an toàn, đồng hồ đo áp suất và nhiệt độ.

3. Ưu Điểm Nổi Bật của nồi hơi đốt dầu 1 tấn

✔ Hiệu suất cao: Nồi hơi đốt dầu 1 tấn có thiết kế truyền nhiệt tối ưu, giảm thất thoát nhiệt.
✔ Vận hành ổn định: Hệ thống điều khiển tự động giúp duy trì áp suất và nhiệt độ ổn định.
✔ Tiết kiệm nhiên liệu: Đầu đốt công nghệ cao giúp đốt triệt để nhiên liệu.
✔ An toàn tuyệt đối: Trang bị đầy đủ thiết bị an toàn, ngắt khi có sự cố.
✔ Dễ bảo trì, sửa chữa: Thiết kế thân thiện với người dùng, có cửa vệ sinh và kiểm tra.

4. Ứng Dụng của nồi hơi đốt dầu 1 tấn

Nồi hơi đốt dầu 1 tấn phù hợp với nhiều ngành nghề:
🔹 Thực phẩm – đồ uống: Hấp, nấu, tiệt trùng, chiết rót nóng.
🔹 May mặc – giặt ủi công nghiệp: Ủi hơi, gia nhiệt máy ép vải.
🔹 Cao su – nhựa: Gia nhiệt máy ép, trộn nguyên liệu.
🔹 Hóa chất – dược phẩm: Phản ứng nhiệt, chưng cất.
🔹 Khác: Xưởng sản xuất nhỏ cần nguồn hơi ổn định.
Nồi hơi đốt dầu 1 tấn kiểu nằm là giải pháp tiết kiệm, hiệu quả và an toàn cho các cơ sở sản xuất cần nguồn hơi trung bình. Với thiết kế hiện đại, vận hành đơn giản và độ bền cao, đây là một trong những lựa chọn phổ biến nhất hiện nay trong phân khúc nồi hơi công nghiệp nhỏ gọn.

Công ty Nồi hơi Đông Anh
Hotline/Zalo: 0988 126 605

nồi hơi đốt dầu 1 tấn

Xem thêm:

Nồi hơi đốt dầu 5 tấn

Nồi hơi đốt dauà 4 tấn

Nồi hơi đốt dầu 3 tấn

Nồi hơi đốt dầu 2 tấn

I. Thông số kỹ thuật nồi hơi đốt dầu 1 tấn:
Năng suất sinh hơi định mức: 1000kg/h
Áp suất thiết kế: 8-10kg/cm2
Nhiệt độ hơi bão hòa: 173-183 độ C
Nhiên liệu đốt: Dầu DO (dầu diesel)
Mức tiêu hào nhiên liệu: 65 lít/h
Chế độ vận hành: Tự động.

II. Phụ kiện lắp đặt nồi hơi đốt dầu 1 tấn:

Stt	Vật tư	Thông số kỹ thuật	ĐV	SL
1	Cấp nước		Cái	1
-	Bơm cấp nước 1.1KW	Công suất 1.1KW-380V Lưu lượng: 2m3/h Cột áp: 82m Nhiệt độ 120 độ C
2	Hệ thống van cấp cho bơm:
-	Van lọc nước DN25	Thân gang/đồng/inox	Cái	1
-	Van ren bi ren tay gạt DN25	Thân inox/đồng	Cái	1
-	Van một chiều đĩa DN25	Inox	Cái	1
-	Van một chiều ren DN25	Inox/đồng	Cái	1
3	Tủ điện điều khiển	Linh kiện LS Chế độ điều khiển tự động/bằng tay Cảnh báo bằng còi khi nồi hơi gặp sự cố	Tủ	1
4	Kính thủy sáng L350	Thân thép Kết nối bích DN25 Loại kính L350	Cái	1
5	Van cấp hơi		Cái	1
-	Van hơi mặt bích DN50PN16	Thân gang/thép Kết nối bích PN16
6	Van cấp nước		Cái	1
-	Van hơi mặt bích DN25PN16	Thân gang/thép Kết nối bích PN16
7	Van xả đáy		Cái	1
-	Van hơi mặt bích DN25PN16	Thân gang/thép Kết nối bích PN16
8	Van xả nhanh		Cái	1
-	Van xả nhanh mặt bích DN25 + tay gạt	Thân gang/thép Kết nối bích PN16
9	Đầu đốt dầu	Riello/tương đương	Cái	1
10	Van an toàn		Cái	1
-	Van an toàn ren DN32PN10	Thân gang/inox/đồng Kết nối ren DN25PN10 Dải đo: 7-10
11	Cụm đồng hồ áp suất
-	Đồng hồ áp suất D150	Thân thép/inox Mặt D150 Dải đo 15 bar	Cái	1
-	Ống cong giảm áp dn15		Cái	1
-	Rơ le áp suất	Dải đo 7-10	Cái	1
12	Que điện cực báo tín hiệu mực nước	Thân inox	Cái	3

Hướng dẫn vận hành nồi hơi đốt dầu:
Quy trình khởi động nồi hơi đốt dầu
1. Tổng quan
Nồi hơi đốt dầu loại không dùng quạt ngoài là thiết bị tạo hơi sử dụng dầu DO (Diesel Oil) hoặc FO (Fuel Oil) làm nhiên liệu đốt, với đầu đốt tích hợp sẵn quạt gió cấp cháy. Loại nồi này có thiết kế đơn giản, dễ vận hành, thường dùng trong các nhà máy thực phẩm, giặt là, sản xuất bao bì, nước giải khát,...
2. Kiểm tra trước khi vận hành
2.1 Kiểm tra hệ thống dầu đốt
Đảm bảo bồn chứa dầu có đủ nhiên liệu.
Kiểm tra hệ thống bơm dầu, lọc dầu, van dầu: không rò rỉ, sạch sẽ.
Van dầu cấp vào đầu đốt đang ở trạng thái “mở”.
2.2 Kiểm tra hệ thống nước cấp
Nước cấp phải là nước đã xử lý mềm.
Kiểm tra bơm nước, phao điện hoặc cảm biến mực nước.
Mực nước trong nồi đang ở mức an toàn (trung bình – HIGH).
2.3 Kiểm tra nguồn điện và hệ thống điều khiển
CB tổng đã đóng.
Các đèn báo nguồn và báo lỗi không sáng đỏ.
Hệ thống PLC hoặc relay điều khiển đã khởi động ổn định.
2.4 Kiểm tra thiết bị an toàn
Van an toàn: hoạt động linh hoạt, không kẹt.
Đồng hồ áp suất: về số 0, kim không kẹt.
Rơ-le áp suất và cảm biến mực nước hoạt động bình thường.
3. Quy trình khởi động nồi hơi đốt dầu
✔ Bước 1: Bật nguồn điện
Đóng CB nguồn trong tủ điện điều khiển.
Kiểm tra đèn báo nguồn và các thiết bị điều khiển.
✔ Bước 2: Khởi động bơm nước
Bật công tắc bơm nước cấp.
Theo dõi đồng hồ mực nước: đảm bảo nước đạt mức trung bình hoặc cao.
✔ Bước 3: Khởi động đầu đốt
Bật công tắc "START" đầu đốt.
Đầu đốt sẽ thực hiện chu trình tự động:
Thổi gió sơ cấp (bằng quạt gió tích hợp trong đầu đốt).
Phóng tia lửa điện để mồi lửa.
Phun dầu vào buồng đốt tạo ngọn lửa.
Quan sát cửa sổ kiểm tra ngọn lửa: ngọn lửa vàng cam, không khói đen, cháy đều.
✔ Bước 4: Theo dõi áp suất và mực nước
Theo dõi áp suất hơi tăng dần. Khi đạt áp suất làm việc định mức (ví dụ: 6–8 bar), nồi hơi sẵn sàng hoạt động.
Mực nước luôn giữ ổn định bằng hệ thống bơm tự động hoặc điều khiển tay.
4. Vận hành trong quá trình làm việc
4.1 Duy trì các thông số ổn định
Áp suất hơi: Duy trì ở mức thiết kế nhờ rơ-le áp suất tự động tắt/mở đầu đốt.
Mực nước: Giữ ở mức trung bình. Bơm sẽ tự cấp khi mực nước xuống thấp (LOW).
Ngọn lửa: Quan sát định kỳ. Nếu ngọn lửa tắt, đầu đốt sẽ tự ngắt và báo lỗi.
4.2 Ghi chép vận hành
Ghi lại thời điểm khởi động, áp suất làm việc, số lần cấp nước, lượng dầu tiêu thụ,...
Ghi nhận mọi cảnh báo, sự cố để phục vụ bảo trì.
5. Quy trình dừng nồi hơi
✔ Bước 1: Tắt đầu đốt
Gạt công tắc đầu đốt về "OFF".
Đầu đốt sẽ ngừng phun dầu, ngọn lửa tắt hoàn toàn.
✔ Bước 2: Tắt bơm nước
Tắt bơm nước cấp (nếu vận hành bằng tay).
✔ Bước 3: Ngắt nguồn điện
Tắt CB điện tổng, đảm bảo an toàn khi không sử dụng.
6. Cảnh báo an toàn
- Không vận hành khi không có nước trong nồi hơi.
- Không để đầu đốt hoạt động khi không có giám sát viên.
- Không can thiệp vào hệ thống điện khi chưa ngắt nguồn.
- Luôn kiểm tra ngọn lửa và hệ thống tự động dừng khi mất lửa.
- Hệ thống van an toàn, rơ-le áp suất và mực nước phải được kiểm tra định kỳ.
7. Lịch bảo trì – kiểm tra định kỳ (khuyến nghị)

Hạng mục	Tần suất
Kiểm tra lọc dầu, béc phun	1 tuần/lần
Vệ sinh buồng đốt	2 tuần/lần
Kiểm tra rơ-le, cảm biến	1 tháng/lần
Kiểm tra van an toàn	1 tháng/lần
Súc rửa ống lửa (ống khói)	3-6 tháng/lần
Kiểm định nồi hơi	1 năm/lần

8. Kết luận
Nồi hơi đốt dầu không sử dụng quạt ngoài là loại thiết bị thân thiện với người vận hành và dễ kiểm soát. Tuy nhiên, vẫn cần tuân thủ nghiêm ngặt quy trình vận hành và bảo trì để đảm bảo an toàn và hiệu suất tối ưu. Mỗi ca vận hành cần có người trực và ghi nhận thông số đầy đủ để phát hiện sớm các dấu hiệu bất thường.
