Ghi lò hơi đúc bằng gang chịu nhiệt

1. Ghi lò hơi là gì?

Ghi lò hơi (tiếng Anh: grate) là bộ phận quan trọng trong buồng đốt của lò hơi, có chức năng nâng đỡ nhiên liệu (than, củi, trấu, mùn cưa, viên nén…) và cung cấp không khí cấp I (gió sơ cấp) để hỗ trợ quá trình cháy diễn ra hiệu quả.
Ghi được thiết kế để chịu được nhiệt độ cao, mài mòn cơ học và môi trường ăn mòn trong quá trình vận hành lò hơi. Việc lựa chọn và thiết kế ghi phù hợp đóng vai trò quan trọng đối với hiệu suất đốt và tuổi thọ của lò hơi.

2. Phân loại ghi lò hơi

Tùy theo thiết kế và nguyên lý hoạt động, ghi lò hơi được chia thành nhiều loại. Dưới đây là một số loại ghi phổ biến:
a) Ghi tĩnh (ghi cố định)
Cấu tạo đơn giản, thường đúc bằng gang chịu nhiệt.
Phù hợp cho lò đốt thủ công, công suất nhỏ (dưới 8 tấn/h).
Nhược điểm: không phù hợp với nhiên liệu có độ tro cao, khó cấp xỉ, phải dừng lò để vệ sinh.
b) Ghi cơ khí (ghi động)
Bao gồm các loại như: ghi xích, ghi ghiêng, ghi trượt, ghi tầng sôi…
Hoạt động nhờ motor truyền động, giúp cấp nhiên liệu và thải xỉ liên tục.
Ưu điểm: tăng hiệu suất đốt, giảm công lao động, vận hành ổn định.
Phù hợp cho lò hơi công suất trung bình và lớn (trên 2 tấn/h).

3. Vật liệu chế tạo ghi lò hơi

Tùy thuộc vào loại ghi và yêu cầu kỹ thuật, vật liệu sử dụng để chế tạo ghi lò hơi có thể là:
Gang chịu nhiệt: Thường dùng cho ghi tĩnh và một số phần của ghi cơ khí.
Thép chịu nhiệt: Áp dụng cho các bộ phận ghi động cần độ bền cao.
Vật liệu chịu lửa (refractory): Phối hợp với ghi kim loại để cách nhiệt và tăng tuổi thọ.

4. Vai trò của ghi lò hơi trong hiệu suất vận hành

Tối ưu quá trình cháy: Ghi lò hơi giúp nhiên liệu cháy đều và triệt để hơn nhờ phân phối gió sơ cấp hợp lý.
Giảm tiêu hao nhiên liệu: Đốt cháy hiệu quả làm giảm lượng nhiên liệu dư thừa và tro xỉ.
Tăng tuổi thọ lò hơi: Ghi lò hơi tốt giúp giảm số lần dừng lò vệ sinh, hạn chế hiện tượng cháy cục bộ hoặc bám cặn.
Tối ưu hóa chi phí vận hành: Ghi cơ khí hoặc tầng sôi giúp giảm nhân công và tiết kiệm nhiên liệu đáng kể.

5. Bảo trì và thay thế ghi lò hơi

Do hoạt động liên tục ở nhiệt độ cao, ghi lò hơi cần được kiểm tra định kỳ:
Vệ sinh ghi: Đảm bảo thông thoáng, không bám tro xỉ.
Kiểm tra độ mòn, nứt vỡ: Nếu phát hiện ghi bị hư hỏng, cần thay thế kịp thời để tránh cháy lan hoặc giảm hiệu suất lò.
Tra dầu, bảo dưỡng motor (đối với ghi cơ khí): Giúp hoạt động trơn tru và bền bỉ.
Hiện nay Nồi Hơi Đông Anh đang có một số mẫu ghi, cụ thể như sau:

Stt	Loại ghi	Thông số	Trọng lượng	Ghi  chú

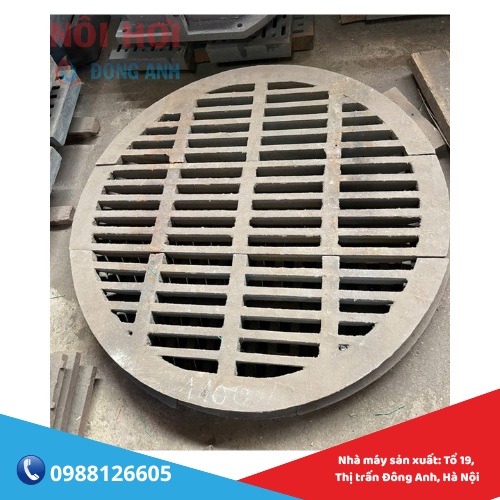

1	Ghi tròn D400	ɸ400 – 2 mảnh	18kg
2	Ghi lò 50kg/h – Loại 1	ɸ440 – 2 mảnh	26kg
3	Ghi lò 50kg/h – Loại 2	ɸ440 – 2 mảnh	17kg

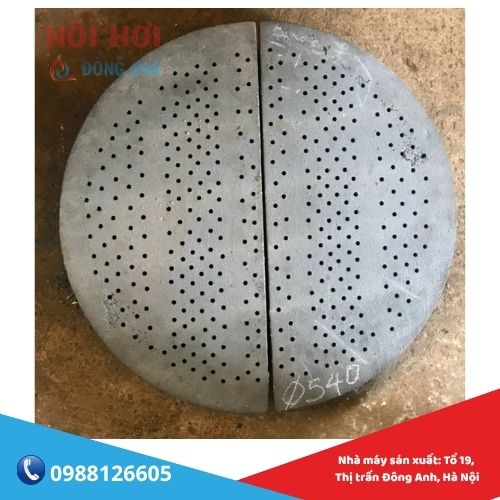

4	Ghi tròn D540	ɸ540 – 2 mảnh	35kg
5	Ghi lò 100kg lỗ so le	ɸ580 – 2 mảnh	45kg
6	Ghi lò 100kg - nan thẳng	ɸ580 – 2 mảnh	38kg
7	Ghi tròn D615	ɸ615 – 2 mảnh	54kg
8	Ghi tròn D650	ɸ650– 3 mảnh	54kg
9	Ghi lò 200kg/h -  nan thẳng	ɸ700– 2 mảnh	82kg
10	Ghi lò 200kg/h -  lỗ so le	ɸ700– 2 mảnh	84kg
11	Ghi lò 250kg/h -  nan thẳng	ɸ740– 4 mảnh	95kg
12	Ghi lò 250kg/h -  nan thẳng	ɸ740– 3 mảnh	75kg
13	Ghi lò 300kg/h -  nan thẳng	ɸ800– 3 mảnh	115kg
14	Ghi lò 300kg/h -  lỗ so le	ɸ800– 4 mảnh	115kg
15	Ghi tròn D850 – lỗ so le	ɸ850– 4 mảnh	125kg
16	Ghi tròn D890 – nan thẳng	ɸ890– 4 mảnh	170kg
17	Ghi lò 500kg/h – lỗ so le	ɸ920– 4 mảnh	156kg
18	Ghi tròn D1040 – lỗ so le	ɸ1040– 4 mảnh	255kg
19	Ghi lò 750kg/h – lỗ so le	ɸ1080– 4 mảnh	267kg
20	Ghi lò 1000kg/h – nan thẳng	ɸ1140– 4 mảnh	250kg
21	Ghi lò 1000kg/h – lỗ so le	ɸ1140– 4 mảnh	300kg
22	Ghi lò 1000kg/h – nan thẳng	ɸ1180– 4 mảnh	275kg
23	Ghi lò 1000kg/h – nan thẳng	ɸ1240– 4 mảnh	305kg
24	Ghi lò 1000kg/h – lò TQ	ɸ1580– 5 mảnh	510kg
25	Ghi tròn D1250– đốt viên nén	ɸ1250– 4 mảnh	270kg
26	Ghi tròn D1460 – đốt viên nén	ɸ1460– 4 mảnh	360kg

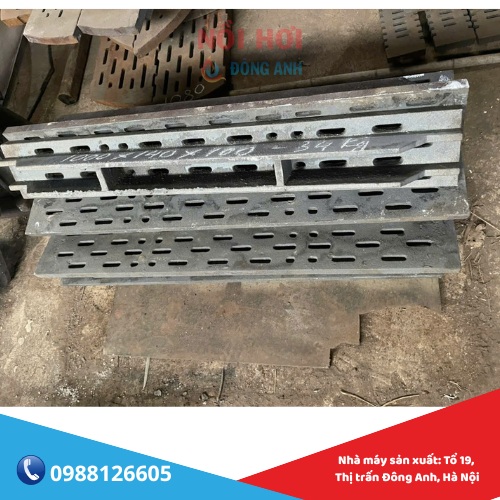

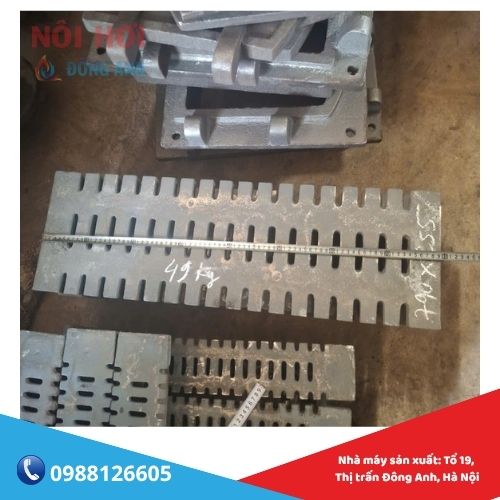

27	Ghi thanh 500	500x110x100	10.5kg
28	Ghi thanh 500	500x220x100	22kg
29	Ghi thanh 500	500x240x100	24kg
30	Ghi thanh 520 – lỗ dọc	520x107x80	14.5kg
31	Ghi thanh 530 – lỗ dọc	530x107x80	14.7kg
32	Ghi thanh 540	540x110x100	11.6kg

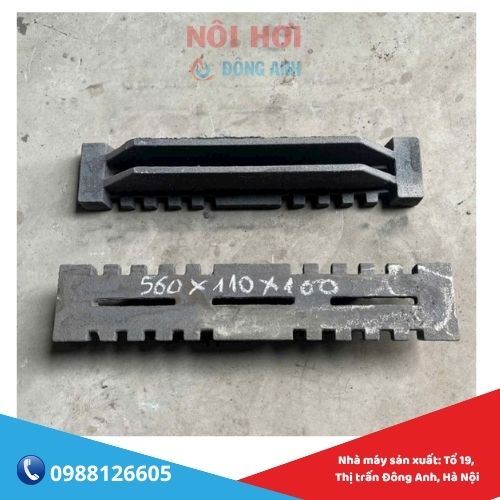

33	Ghi thanh 560	560x110x100	12kg
34	Ghi thanh 580	580x110x100	12.2kg
35	Ghi thanh 600	600x110x100	13kg
36	Ghi thanh 620 – lỗ dọc	620x110x100	14.8kg
37	Ghi thanh 640	640x105x100	13.7kg
38	Ghi thanh 640 – lỗ dọc	640x105x100	15.3kg
39	Ghi thanh 640x115	640x115x100	14.2kg
40	Ghi thanh 640x150	640x150x100	17.5kg
41	Ghi thanh 650	650x105x100	14kg
42	Ghi thanh 670	670x105x100	14.5kg
43	Ghi thanh 680	680x105x100	15kg
44	Ghi thanh 700	700x105x100	15kg
45	Ghi thanh 700	700x110x100	18kg

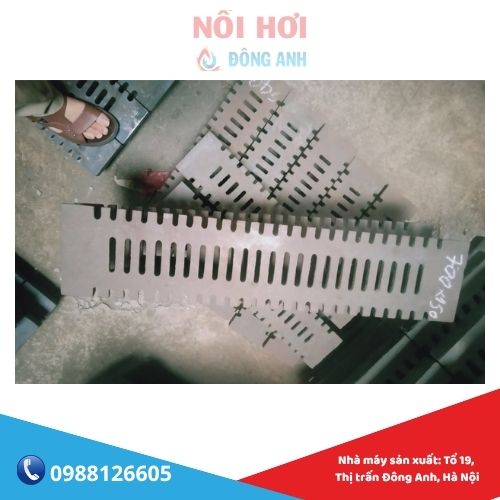

46	Ghi thanh 700x150	700x150x100	19.8kg
47	Ghi thanh 740x125	740x125x100	23kg

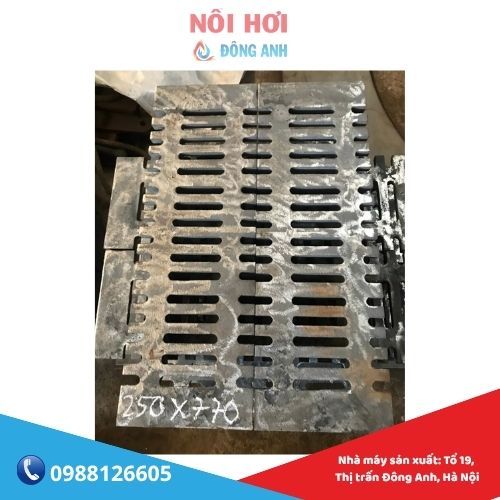

48	Ghi thanh 770x250	770x250x100	36kg

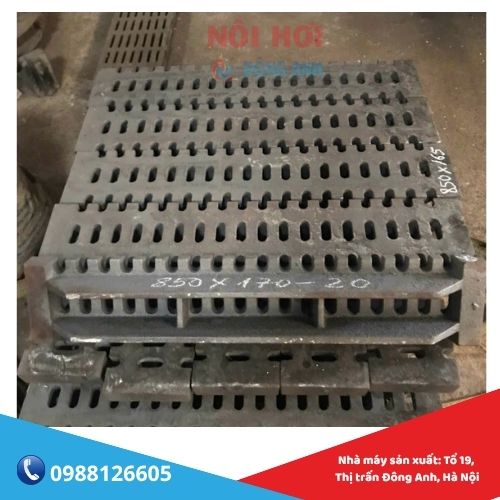

49	Ghi thanh 850x170	850x170x100	35kg
50	Ghi thanh 870	870x110x100	19kg
51	Ghi thanh 970	970x110x100	21kg

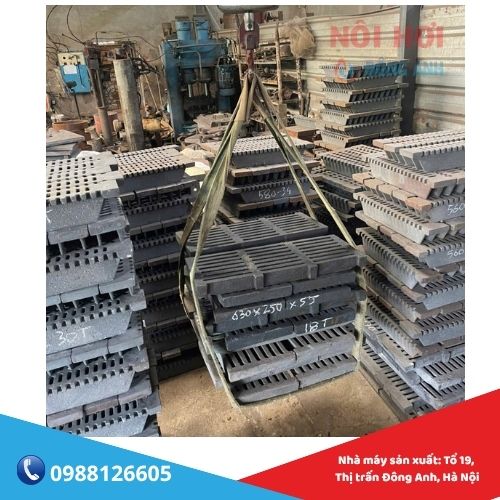

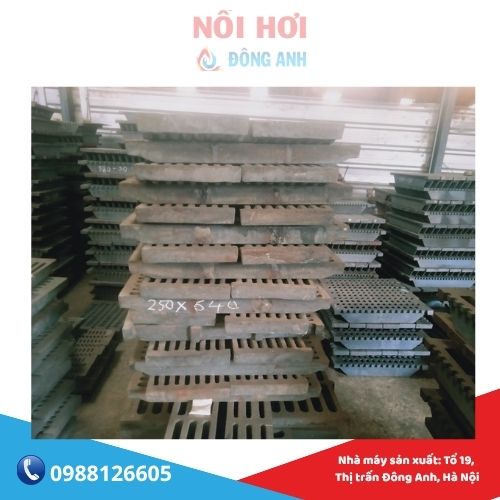

52	Ghi tấm 640x250	640x250x55	31kg
53	Ghi tấm 670x250	670x250x55	34kg

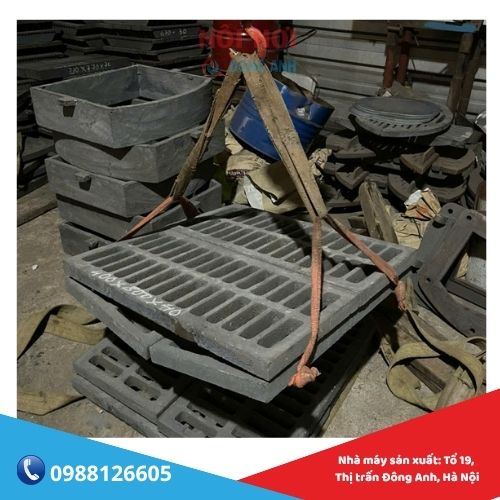

54	Ghi tấm 800x380	800x380x40	45kg

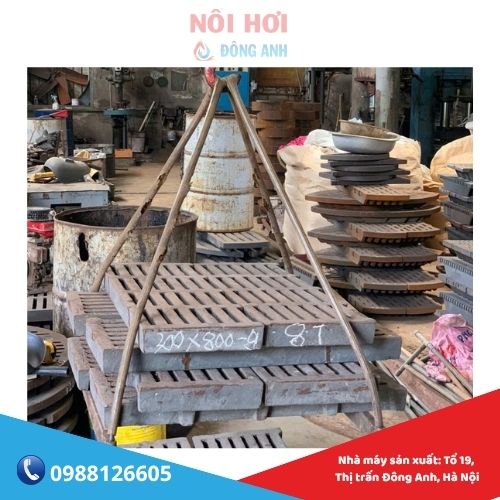

55	Ghi tấm 800x300	800x300x60	65kg

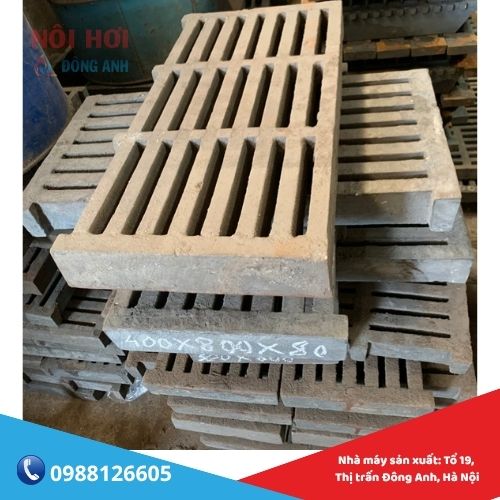

56	Ghi tấm 800x400	800x400x80	130kg

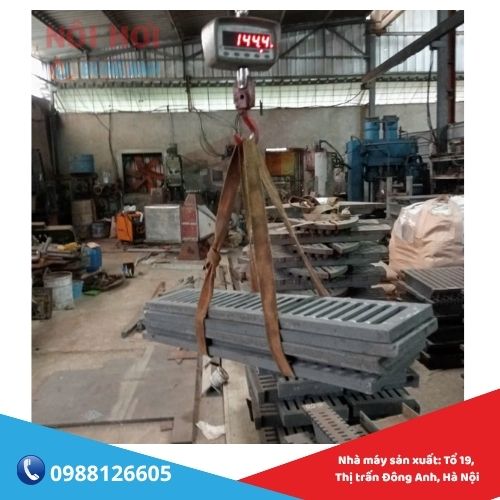

57	Ghi tấm 1000x200	1000x200x70	50kg
58	Ghi tấm 1000x300	1000x300x50	60kg
59	Ghi tấm 1200x300	1200x300x50	65kg
60	Ghi tấm 1500x300	1500x300x50	85kg
61	Lá ghi xích 24	157x55x24
62	Gối chủ động 48	110x55x45
63	Suốt ghi xích ɸ18

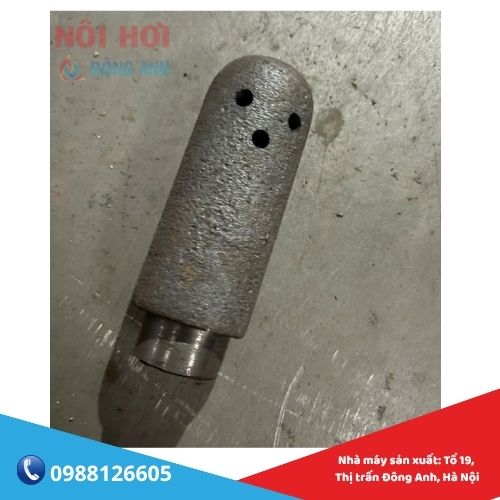

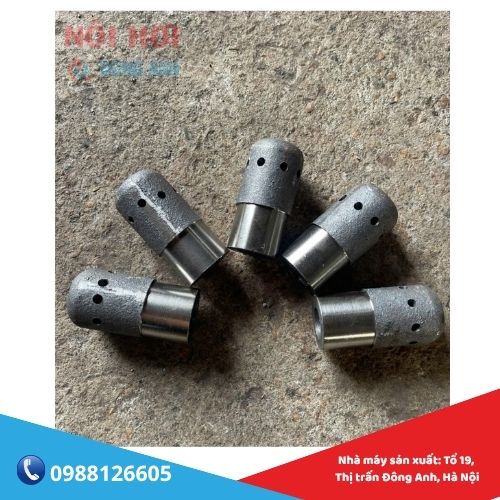

64	Ghi nấm 40x65
65	Ghi nấm 40x110
66	Ghi nấm 36x125
67	Ghi nấm 38x150
68	Ghi nấm 45x125
69	Ghi nấm 50-5/15
70	Ghi nấm 50-10/15

Ghi lò hơi là một bộ phận đóng vai trò quan trọng trong hiệu suất đốt nhiên liệu và vận hành của lò hơi. Việc lựa chọn đúng loại ghi phù hợp với loại nhiên liệu và công suất lò không chỉ giúp tiết kiệm chi phí mà còn đảm bảo an toàn và bền bỉ cho hệ thống.
Doanh nghiệp bạn đang sử dụng loại ghi nào? Bạn cần tư vấn lựa chọn ghi phù hợp với loại nhiên liệu cụ thể không?
Liên Hệ Đặt Hàng & Tư Vấn
Công ty Nồi hơi Đông Anh
Hotline/Zalo: 0988 126 605
